KCB型系列齒輪油泵是我國的傳統產品，結構和設計是50年代初期引進蘇聯的產品，KCB系列齒輪泵是有泵體、前后泵蓋、齒輪、主被動軸、軸承、安全閥和軸端密封等零件組成。
KCB18.3——83.3主傳動齒輪是一對斜齒園柱齒輪，直動式安全閥。
KCB齒輪泵用三爪式彈性聯軸器與電動機組成的油泵機組。
本系列齒輪泵結構簡單緊湊，使用維護方便，運轉平穩，使用安全可靠。
KCB齒輪泵適用于輸送介質粘度不大于150mm2/S，溫度不高于120°C，無腐蝕性，不含硬質顆粒雜質和纖維的重油、柴油、機械油、植物油以及性質類似的其它液體。
KCB齒輪泵主要用于石油、化工、冶金、礦山、電站等行業油類介質的轉輸、增壓、燃油噴射等以及大型機械設備中稀油循環中，KCB齒輪泵在各類機械設備中均可做潤滑泵使用KCB齒輪泵。
KCB系列齒輪泵的齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。 泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力小，因此軸承負荷小，磨損小，泵效率高。
泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。從主軸外伸端向泵看，為順時針旋轉。
KCB齒輪泵運行注意事項
KCB齒輪泵試車前應檢查質量是否符合標準要求。軸封滲漏符合要求：一般按國家標準填料密封是允許滴漏的，如果嚴重就要檢修。齒輪KCB齒輪油泵盤車是否輕松，盤車時不能過松，因?yàn)檫^松將是配合間隙過大，時間一久就會造成齒輪KCB齒輪油泵的自吸能力下降。一般的新泵應該是盤車時比較緊，這樣自吸效果比較好，因?yàn)槿说牧猱吘共蝗珉姍C(jī)，時間一長齒輪KCB齒輪油泵就會很好的進入正常狀態。泵的安裝高度，不超過泵所允許的吸上高度，安裝管路應有管架、KCB齒輪油泵不允許承受管路負荷。建議在吸、排油管路上分別安裝真空表和壓力表，以便監視泵的工作狀態。
KCB齒輪泵未開動前的準備：
1.在KCB齒輪油泵未開動之前應對泵各部進行仔細檢查。
A.檢查KCB齒輪油泵的各螺母及底座上各螺栓是否緊固。
B.檢查KCB齒輪油泵內的主動齒輪和被動齒輪的轉動是否靈活。
2.把吸油接管和排油接管的閥門打開。
3.檢查電動機的電源是否接對。KCB齒輪油泵旋向是否與指示箭頭方向相同，即面向軸承，順鐘向旋轉。
KCB齒輪油泵安裝
1、安裝前應檢查泵在運輸中是否受到損壞，如電機是否受潮、泵進出口的防塵蓋是否損壞而使用污物進入泵腔內部等。
2、安裝管道前應先對管道內壁用清水或蒸汽清洗干凈。安裝時應避免使管道的重量由泵來承擔，以免影響泵的精度。
3、管道各聯接部位不得不漏氣、漏液，否則會發生吸不上液體的現象。
4、為防止顆粒雜質等污物進入泵內，應在吸入口安裝金屬過濾網。
KCB齒輪油泵工作前的檢查
1、泵的各緊固件是否牢固。
2、主動軸是否運轉靈活。
3、進出管道的閥門是否打開。
4、泵的旋轉方向是否符合要求，(若從泵端向電機看，旋轉方向?yàn)槟鏁r針)。
KCB齒輪油泵工作時的維護
1、注意泵的壓力及真空表的讀數應符合該泵所規定的技術規范以內。
2、注意填料函的工作，若發生泄漏，視其程度將壓緊蓋擰緊（不允許擰得過緊，以免填料函劇烈發熱和密封圈迅速磨損）。
3、當KCB齒輪油泵在運轉中有不正常的噪音或溫升過高時，應立即停止泵的工作，進行拆檢。
4、一般情況下，不得任意調整安全閥，如需調整時，要用儀器校正。
5、經常保持KCB齒輪油泵工作場地清潔。
KCB齒輪油泵停止
1、切斷電源
2、關閉進出管道閥門
性能參數表
| 型號 | 流量 Q | 轉速 n r/min | 排出壓力 p Mpa | 必需汽 蝕余量 r m | 效率 η % | 電動機 | ||
| m3/h | L/min | 功率KW | 型號 | |||||

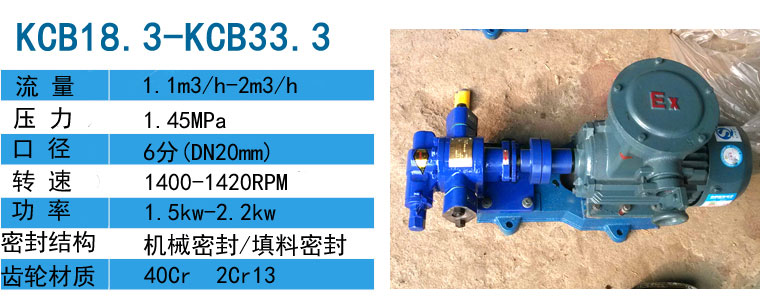

| KCB-18.3 | 1.1 | 18.3 | 1400 | 1.45 | 5 | 44 | 1.5 | Y90L-4 |
| 2CY-1.1/1.45 | ||||||||
| KCB-33.3 | 2 | 33.3 | 1420 | 1.45 | 5 | 44 | 2.2 | Y100L1-4 |
| 2CY-2/1.45 | ||||||||

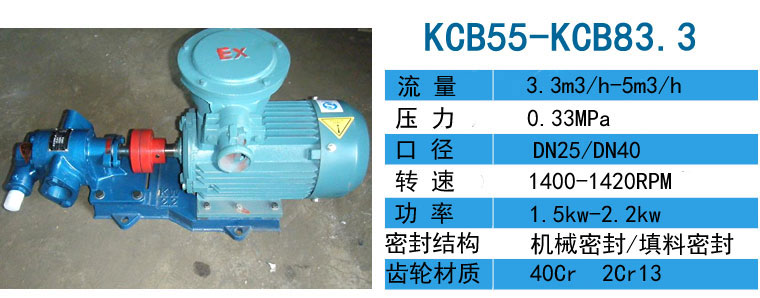

| KCB-55 | 3.3 | 55 | 1400 | 0.33 | 7 | 41 | 1.5 | Y90L-4 |
| 2CY-3.3/0.33 | ||||||||
| KCB-83.3 | 5 | 83.3 | 1420 | 0.33 | 7 | 43 | 2.2 | Y100L1-4 |
| 2CY-5/0.33 | ||||||||

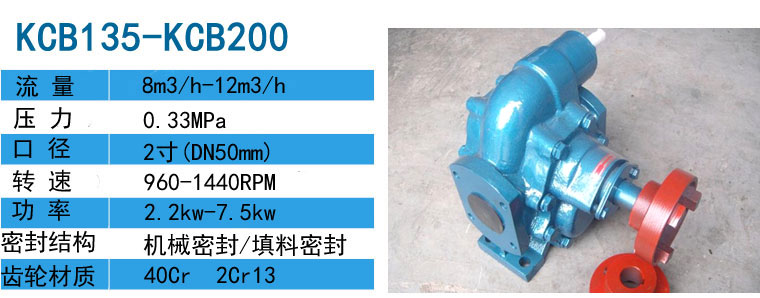

| KCB-135 | 8 | 135 | 940 | 0.33 | 5 | 46 | 2.2 | Y112M-6 |
| 2CY-8/0.33 | ||||||||
| KCB-200 | 12 | 200 | 1440 | 0.33 | 5 | 46 | 4 | Y112M-4 |
| 2CY-12/0.33 | ||||||||

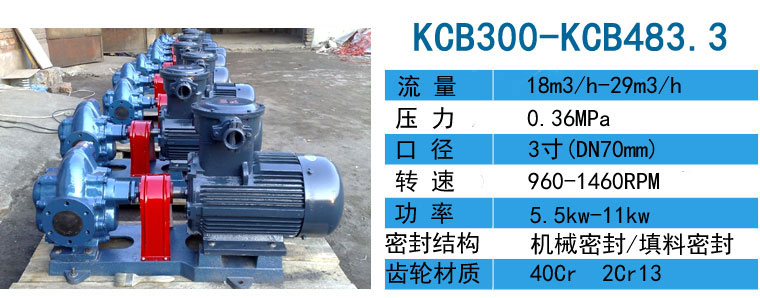

| KCB-300 | 18 | 300 | 960 | 0.36 | 5 | 42 | 5.5 | Y132M2-6 |
| 2CY-18/0.36 | ||||||||
| KCB-483.3 | 29 | 483.3 | 1440 | 0.36 | 5.5 | 42 | 11 | Y160M-4 |
| 2CY-29/0.36 | ||||||||

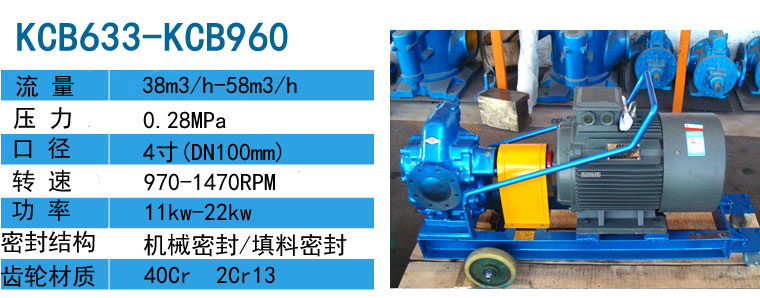

| KCB-633 | 38 | 633 | 970 | 0.28 | 6 | 43 | 11 | Y160L-6 |
| 2CY-38/0.28 | ||||||||
| KCB-960 | 58 | 960 | 1470 | 0.28 | 6.5 | 43 | 18.5 | Y180M-4 |
| 2CY-58/0.28 | ||||||||

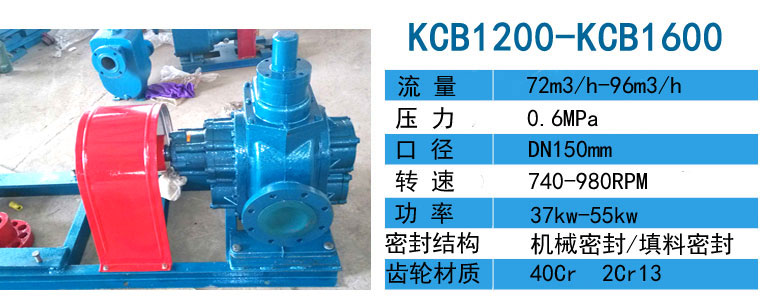

| KCB-1200 | 72 | 1200 | 740 | 0.6 | 7 | 43 | 37 | Y280S-8 |
| KCB-1600 | 95 | 1600 | 980 | 45 | Y280S-6 | |||
| KCB-1800 | 112 | 1800 | 740 | 0.6 | 7.5 | 43 | 55 | Y315S-8 |
| KCB-2500 | 150 | 2500 | 985 | 75 | Y315S-6 | |||
| KCB-2850 | 170 | 2850 | 740 | 0.6 | 8 | 44 | 90 | Y315L1-8 |
| KCB-3800 | 230 | 3800 | 989 | 110 | Y315L1-6 | |||
| KCB-4100 | 245 | 4100 | 743 | 0.6 | 8 | 44 | 132 | Y355M1-8 |
| KCB-5400 | 325 | 5400 | 989 | 160 | Y355M1-6 | |||
| KCB-5600 | 330 | 5600 | 744 | 0.6 | 8 | 44 | 160 | Y355M2-8 |
| KCB-7600 | 460 | 7600 | 989 | 200 | Y355M3-6 | |||
| KCB-7000 | 420 | 7000 | 744 | 0.6 | 8 | 44 | 185 | Y355L1-8 |
| KCB-9600 | 570 | 9600 | 989 | 250 | Y355L2-6 | |||
